土工膜生产工艺和施工焊接的缺陷问题
目前，土工膜热融合焊接技术已得到长足发展，双轨自动焊接得到普遍应用。但是受施工环境影响，过热焊、低热焊时有发生。前者会导致焊缝物理力学指标严重低于土工膜母材，后者会导致焊接不严而漏水漏气。更为严重的是，防渗整体由大量分体拼接，双轨自动焊接在众多的分体“十”字节点与“丁”节点处难以满足质量要求，对于这种缺陷通常采用手持热风机人工补强，容易导致焊缝热熔度过低、过高，成为防渗体系薄弱点，效果难以评价。

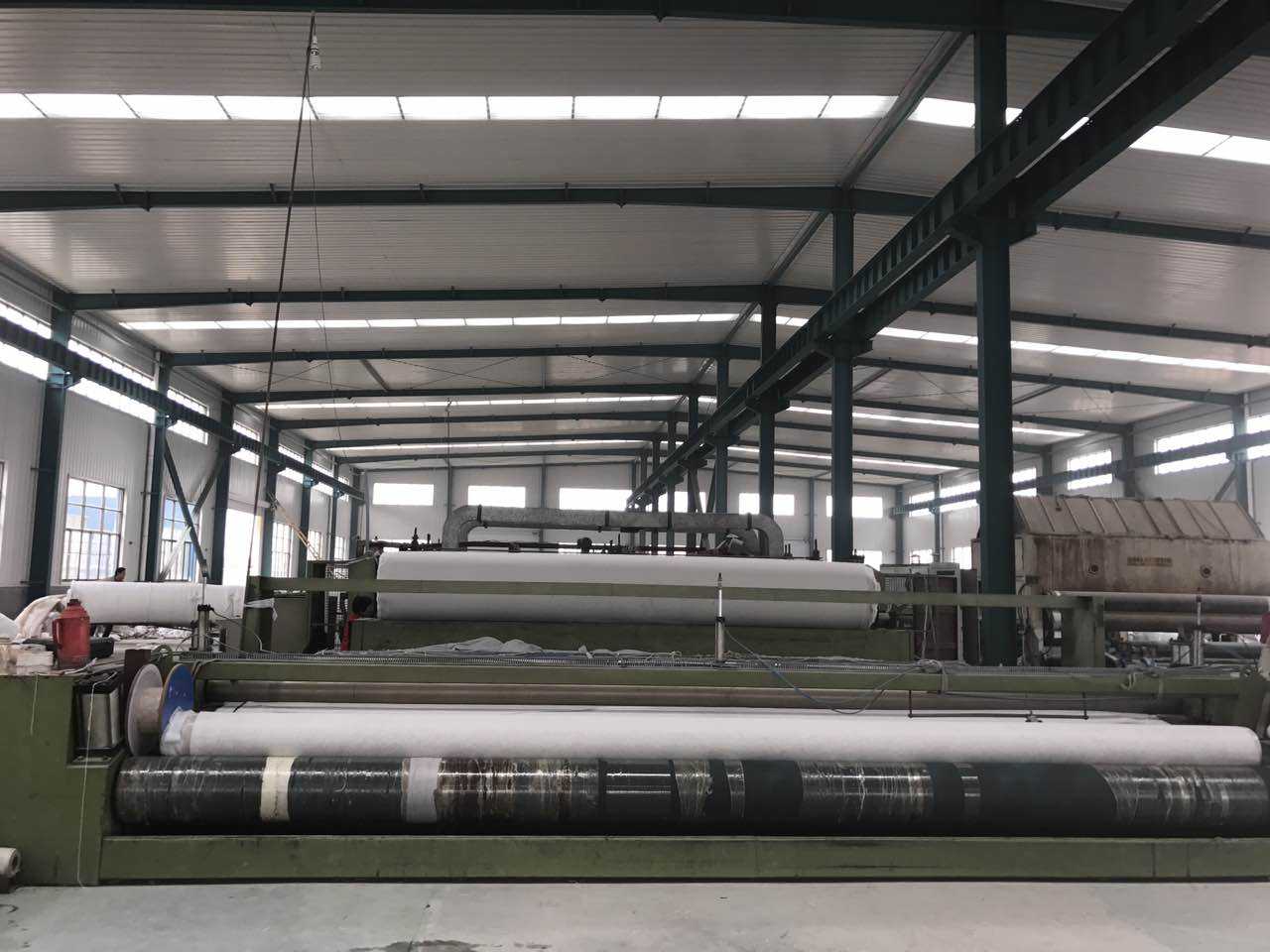

土工膜被广泛应用的同时，逐渐又暴露出许多问题。受热融合工艺的制约以及工艺环境的影响，热融合过程中，土工膜普遍存在热灼伤，特别是二布一膜构造，使得起防渗关键作用的土工膜缺陷难以被有效发现，并有杂质参与到热融合过程，形成斑块。
根据实际调查，土工膜厂家在材料检测中发现，土工膜与土工布热融合过程中，土工布纤维质一般进入土工膜内0.1mm以上。二布一膜结构，因膜体两侧均需热融合，土工膜有效厚度将损失0.2mm以上。一卷土工膜幅宽6m、长60m，可允许每180m2土工膜出现一个穿孔修复点、10个杂质和僵块。某水库防渗面积504万m2，即允许出现28000 个穿孔修复点、28万个杂质和僵块。
首页
电话
QQ
联系
