HDPE膜防渗性能为进一步比较，GCL作为复合防渗材料的性能优势?首先需对单一HDPE膜的防渗性能进行分析。对完整无损的HDPE膜?其渗透系数很低，其渗漏类似于水蒸气穿过防渗膜所发生的分子损失，由此引起的渗漏通常可以忽略不计。但对HDPE膜?由于质量缺陷或施工焊接缺陷，往往会产生许多大小不一的渗漏小孔，是引起HDPE膜渗漏的主要因素。

假设衬垫上的水头h为常量?而防渗膜下覆材料的渗透性相对防渗膜很大，对防渗膜上小孔的渗漏量没有阻力，导致从防渗膜渗漏下来的渗沥液快速渗流至其他区域。

按标准的防渗膜施工质量控制标准，约每4047m2上有一个面积为1cm2的渗漏孔洞，在上覆渗沥液水头1m的情况下?按此计算的渗漏率为5?68×10－3m/d。

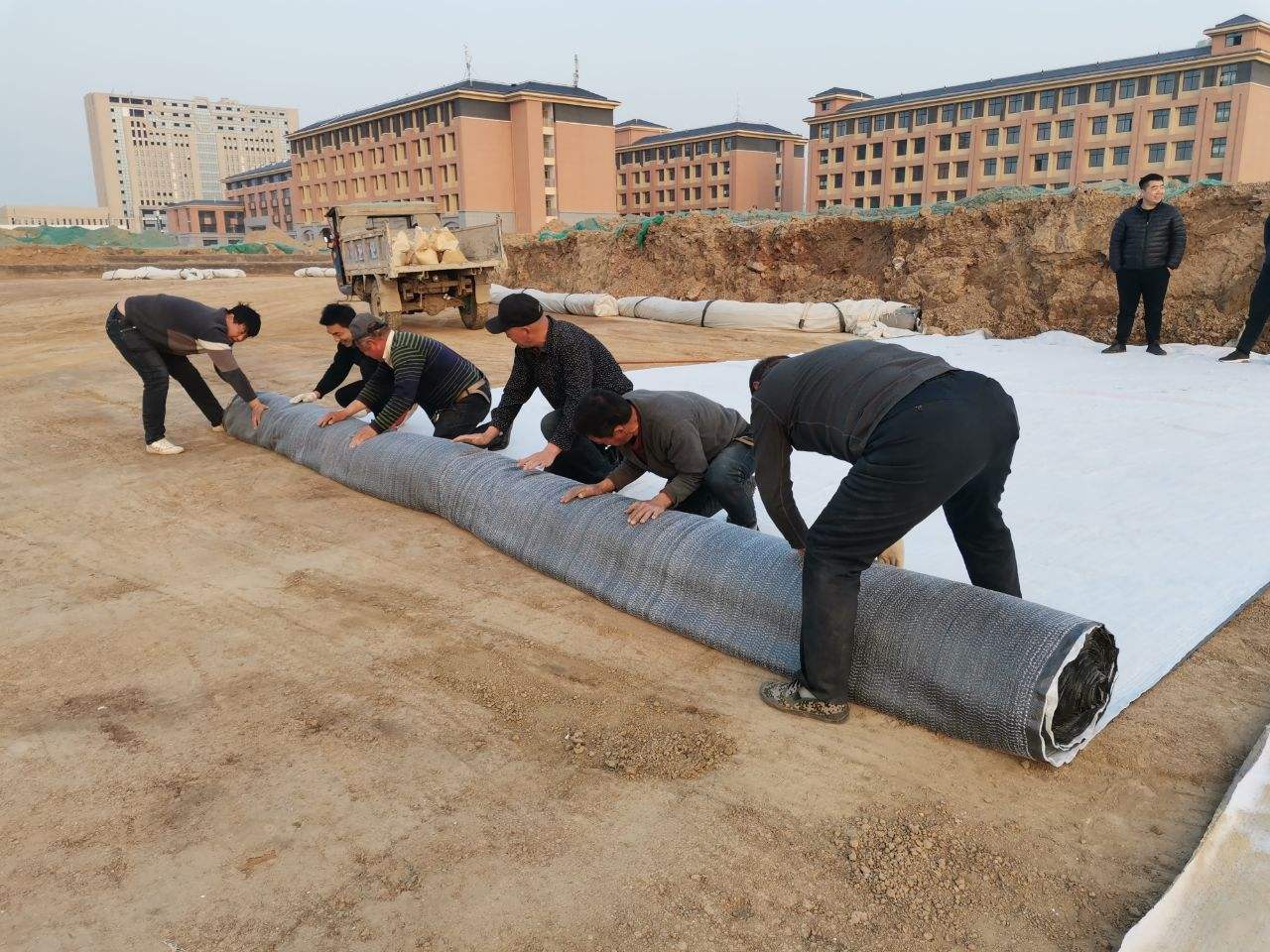

按照现有的压实黏土施工工艺，填埋场防渗黏土实际能达到的渗透系数仅为1×10－6cm/s，此时所需的黏土层厚度约为1?2m。即6mm厚GCL的防渗效果大致与1?2m厚的压实黏土相当。
