土工膜焊接中常见问题及解决方案
在焊接质量控制上，借用管道焊接施工管理经验进行质量控制，先进行焊接工艺评定，出具焊接工艺卡，并进行班前试焊接后方可焊接。

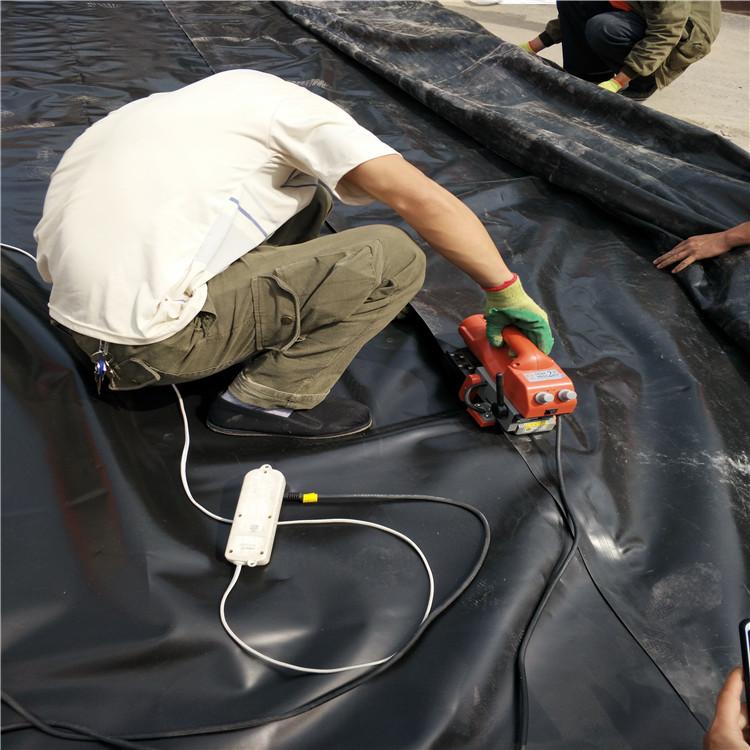

正式焊接前，进行班前试焊，试焊接1m长的防渗膜样品，采用现场撕拉检验试样，焊缝不被撕拉破坏、母材被撕裂认为合格。现场撕拉试验合格后，方可用已调节好工作状态的热合机逐幅进行正式焊接。先用干净纱布擦拭焊缝搭接处，做到无水、无尘、无垢。焊缝处防渗膜应熔结为一个整体，不得出现虚焊、漏焊或超量焊。出现虚焊、漏焊时，必须切开焊缝，使用热熔挤压机对切开损伤部位，用大于破损直径一倍以上的母材补焊。横向焊缝间错位尺寸应大于500mm，T字形接头宜采用母材补疤，补疤尺寸可为300mm×300mm。疤的直角应修圆。焊接中，必须及时将已发现破损的防渗膜裁掉，并用热熔挤压法焊牢。
首页
电话
QQ
联系
