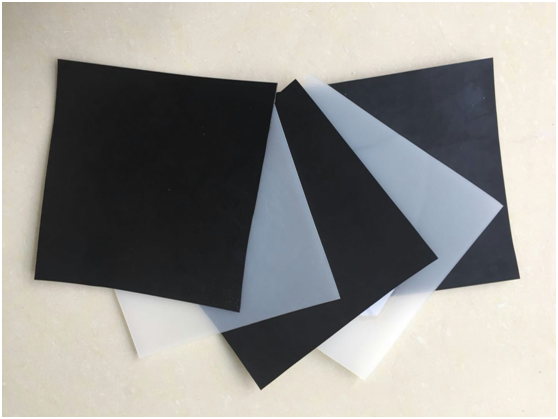

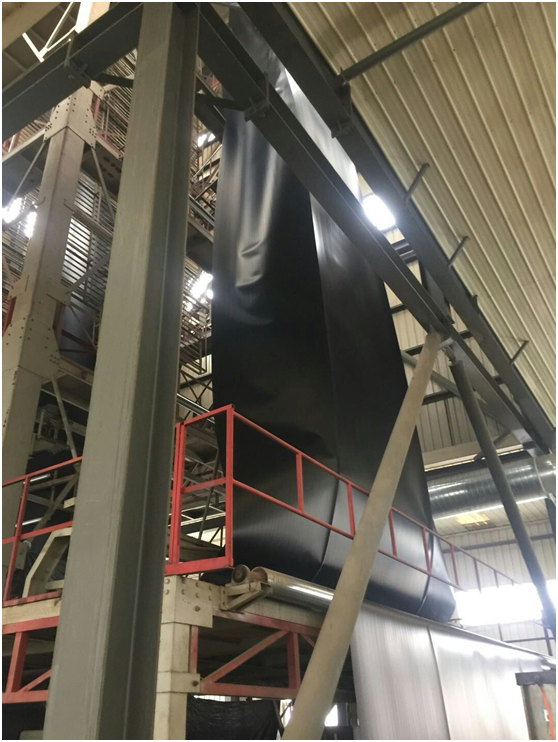

采用吹塑成型工艺，通过四层共挤土工膜吹塑机组吹膜成型，在相同工艺参数（机筒温度范围为185~205℃，模头温度为205~ 210℃，挤出机转速范围为42~48.5 r/min，牵引速度1m/min）条件下制备出不同PE材质的2mm厚度双光面HDPE土工膜。 高密度聚乙烯(HDPE)，光滑和糙面土工膜测试方法，测试内容和测试的频率）规定测试HDPE土工膜试样的拉伸和穿刺性能，试样形状为5型，试验速度为(50±5) mm/min。采用差示扫描量热仪按照GM13规定测试各土工膜试样及配方中PE树脂的氧化诱导时间。采用焊接机，按照GM19(美国标准：聚烯烃类土工膜热焊接缝合强度及相关性能)规定对HDPE土工膜试样进行焊接，焊接温度为420℃，焊接压力为1 200N；采用便携式拉力机，按照GM19对焊接后HDPE土工膜试样进行剥离断裂值测试。
  土工膜的物理力学性能均满足GM13的要求，产品均为合格产品，上述配方都能用于HDPE土工膜的生产。但是由于FB1350、3721C、TR400和K306的密度较小，单位面积所耗用的材料比密度较大的土工膜要少，具有较高的经济价值。
转载请注明出处：https：//www.jxbyjd.cn
