防渗土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①胶接：搭接宽度宜大于15cm；②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于10cm。 接缝注意事项：

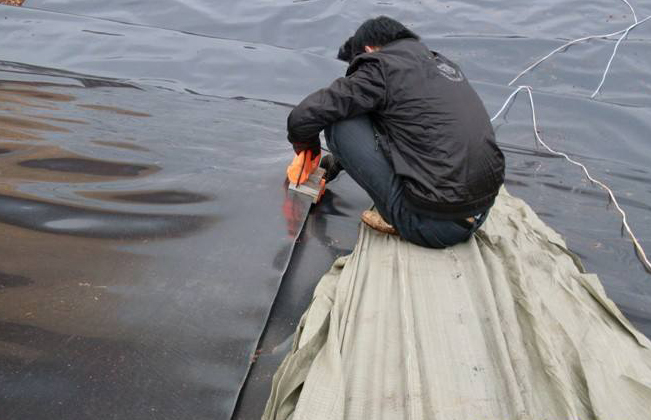

1.防渗土工膜的接缝处理是施工的关键程序，直接影响工程运行寿命，据质量检测表明，采用热焊方法比较理想。（也可用专用胶粘接）热焊方法是PE土工膜相接的表面加热处理，使之表面熔化，然后通过压力使之融合成一体。
2.防渗土工膜沿一定方向铺设，铺设时要调整好每个单元土工膜走向，以便于两个单元土工膜的焊接。
3.防渗土工膜铺设后，要用砂袋压住，以防风动，边缘接缝处要求不能有污物、水分、尘土等。
4.防渗焊接前要调整好接缝处两幅边单膜，使之搭接一定的宽带，且平整、无折皱。

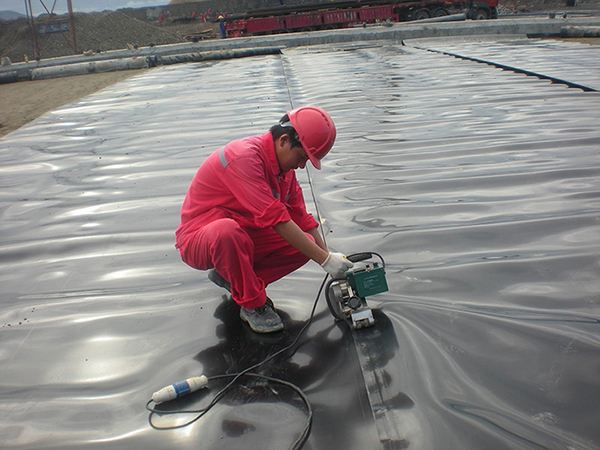

5.防渗焊接时，安排经验丰富的技术人员焊接，焊接使用专用焊接机进行焊接。要调整好温度和速度。 根据多年实践证明，土工膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。由于土工膜良好的防渗效果，目前，在头库区工程中的使用达到了预期的设计效果，使用单位比较满意，具有显著的经济效益和社会效益。
