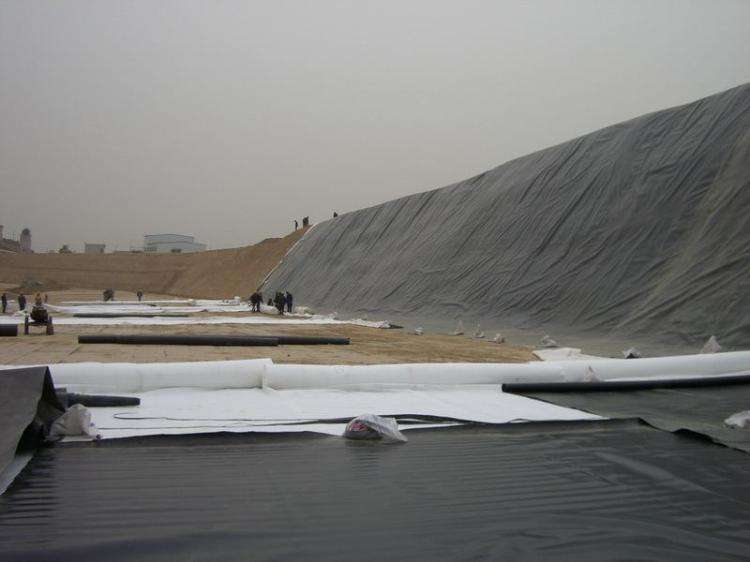

复合土工膜施工时可采用焊接和粘结方法
PE复合土工膜接缝采用焊接缝合法,接缝抗拉强度远远低于复合母材的抗拉强度,达不到应用技术规范中不低于母材强度80%的技术要求。其原因一方面是PE膜在焊接的过程中膜被加热熔化、加压粘合,膜变薄甚至老化,会造成膜焊接处抗拉强度降低;另一方面为了满足焊接的需要,接缝处的膜与无纺布分离,接缝焊接缝合后,膜布分离,拉伸时膜紧布松,膜布变形不同步,抗拉强度低。强度较低的接缝成为复合土工膜防渗系统中的一个薄弱部位。当复合土工膜在土体中防渗时,强度薄弱的接缝,一方面降低了其对土体的整体加固作用,另一方面接缝处在悬空时易被水压顶破或土体变形所拉破,降低了其整体防渗能力。
从目前PE复合土工膜推广的情况来看,膜厚0.2mm~0.3mm的PE复合土工膜占70%以上,采用焊接法不仅接缝强度低,而且现场焊接难度大,质量无保证。
接缝拉伸时断裂均发生在接缝附近的母材上,接缝的强度均达到母材强度的80%以上,达到了施工技术规范要求。
复合土工膜施工时可采用焊接和粘结相结合的方法,但必须确保焊缝质量,不得有缺陷。
首页
电话
QQ
联系
