土工膜定量测试焊缝的剪切强度和剥离强度
1)防渗膜材宜选用高密度聚乙烯薄膜，厚度1mm以上。

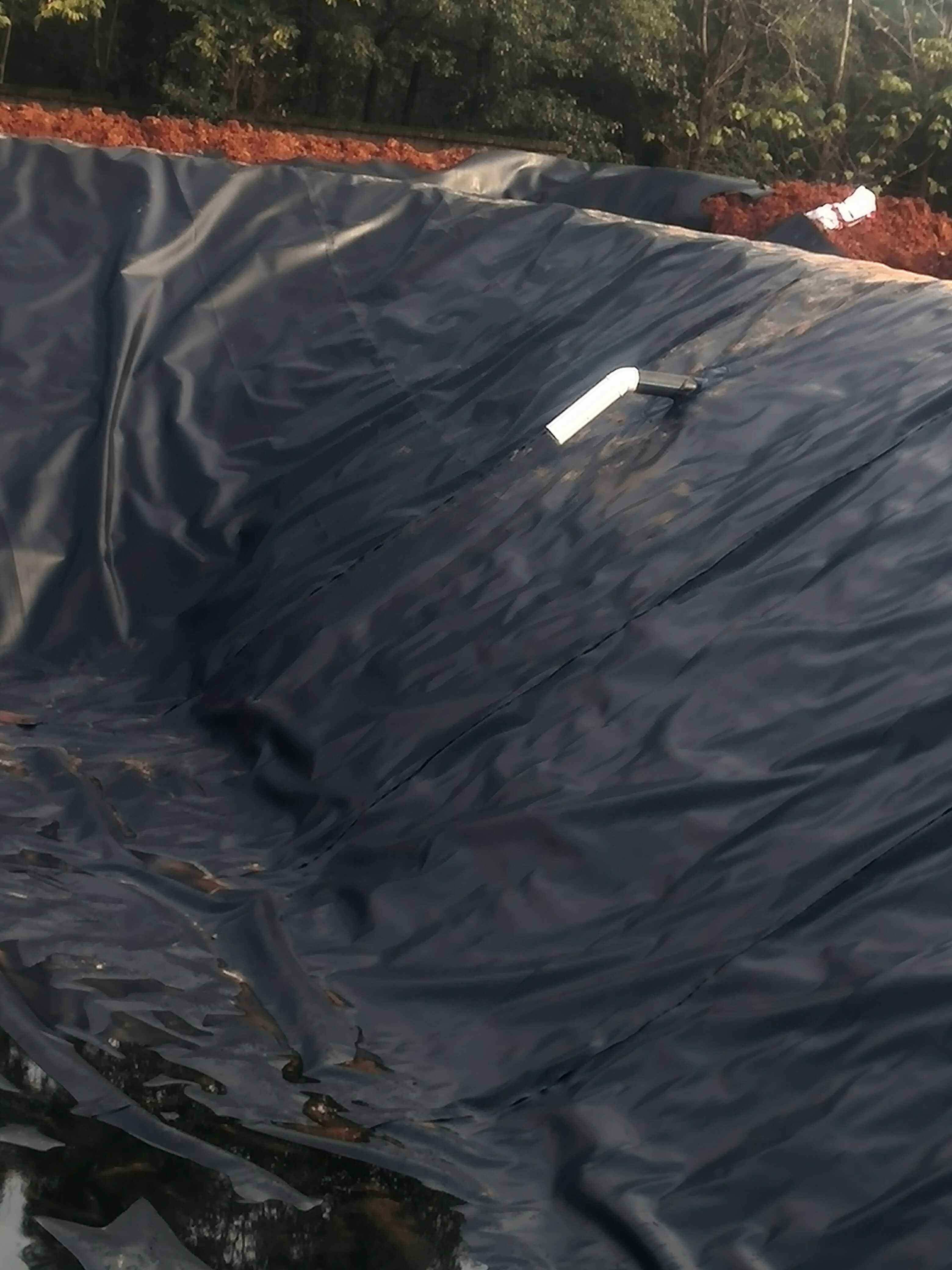

2)在铺设过程中对管口部位应先设置附加层，后采用双缝热熔焊接和单缝挤压焊接。
3)土工膜转角部位应根据曲率大小的不同可提前使用信息化模型技术，设计其裁剪形状、尺寸，尽量减少其热熔搭接部位。
4)土工膜在热熔搭接过程中宜采用“双轨式焊接”焊机工作温度在370°~420°，利用其“空气压缩试验通道”可有效对其焊缝进行现场检测。
5)土工膜铺设时气温一般应在5℃以上，尤其需要注意的是在低温条件下施工，土工膜应张紧些，在高温条件下施工土工膜应放松些，池底与内边坡交接处可留200mm高褶皱膜。
6)当土工膜长度不够时，需要长向拼接，应先横向焊缝再焊纵缝，横向焊缝相距>5Ocm应成T字形，不得十字交叉;在池壁上不允许有横向焊接。
7)焊接前必须进行试焊，并进行拉力试验，定量测试焊缝的剪切强度和剥离强度。
首页
电话
QQ
联系
