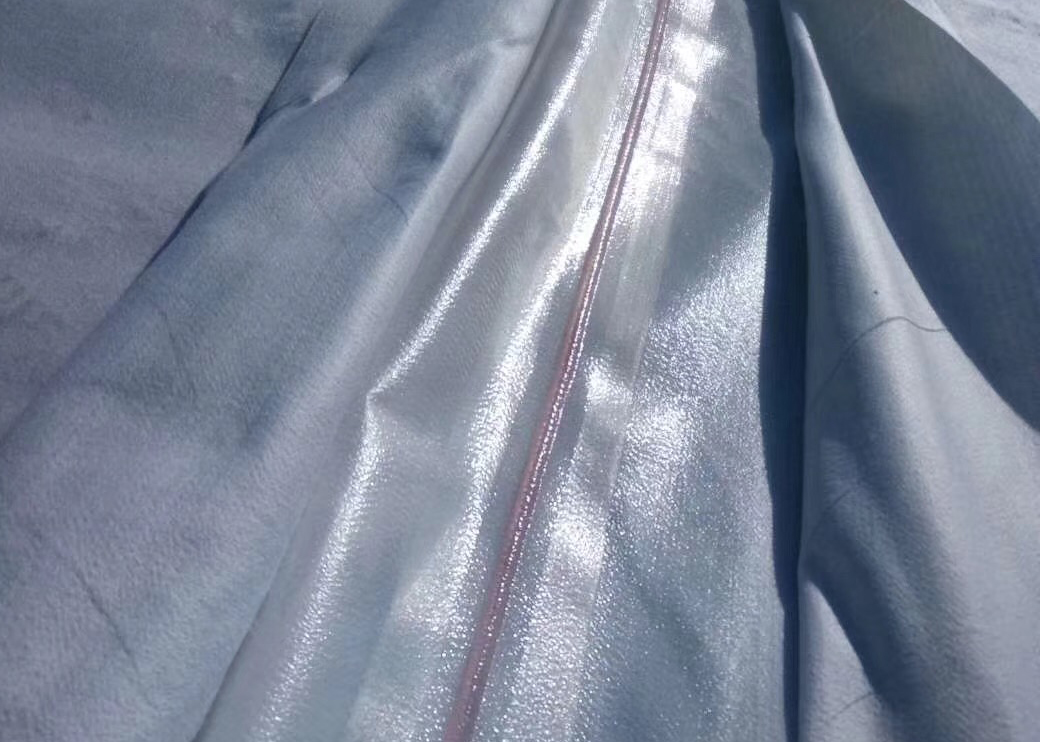

浆砌格干砌石下铺设土工膜的防冲办法
明确使用的土工膜的厚度,如果膜上作用水头,其H为16m,这是计算所得的温度应该为30℃,而其土壤粒径应该达到4mm。对于冬季严寒情况,计算温度t=-20℃,H=16m,d=7mm,所需最小膜厚为0.156mm。由此可见,选用膜厚为0.156mm即可满足强度要求。
土工膜厚度的选定:根据有关资料,多层土工膜和单层土工膜各有优势,单层使用,优点在于在垫层中稍有大的粒径,不易使土工膜穿透,但柔性和其他方面在地下则较多层为差。因此,库底防渗采用了0.06mm后土工膜3层共0.18mm,厚度大于理论值,是较安全的。
土工膜铺设和?；げ?、垫层厚度的选择:水库蓄水除供农田灌溉外,尚用于养鱼及人畜饮水,考虑到化学作用,采用聚乙烯无毒土工膜是适当的。土工膜铺设选用搭接法和埋入法,主要是:聚乙烯土工膜尚未有粘合剂,只能用热压电解处理,搭接缝采用10-20cm,有利于薄膜的移动,不致破坏它的本来状态。保护层的厚度选择:本库区最低温度为-19℃,冻土层20cm,因此,采用30-50cm厚度的黏土或沙、砾土防护,碾压后并能起抗冲刷作用。垫层是关系到土工膜能否安全应用而不被穿破的?；ご胧?也是铺设土工膜的关键。
土工膜的防冲的问题。根据地形划分为3个区域,即死库容区,不考虑防冲;二级台地纵横比降在1:18以下,不构成对土工膜的威胁;中心河槽,纵比降为1:75,横向为1:12以下,考虑到空库迎汛和小水摆动切割,采用了结合槽和人工河床式,即长1000m,宽100m,浆砌格干砌石下铺土工膜的防冲办法。
首页
电话
QQ
联系
