典型的人工防渗衬层的设计
人工防渗衬层的设计分为：单层防渗结构和双层防渗结构。
典型的防渗结构一般由：上保护层、防渗层（单层或双层）、下支持层组成。土工膜上保护层的作用主要是防止或减少不利环境因素影响，如：光照老化、流水、冰冻、动物损伤、施工坠物、风吹覆等影响。上保护层宜由上垫层和防护层组成，上垫层作用是防止施工期或防护层施工时损伤土工膜，宜采用土工织物（土工布：２００～５００ｇ／ｍ２），防护层可采用砂土、卵石、土工砂袋、干砌块石等。下支持层的作用是均化受力和排除膜下渗水，需要注意的是，下支持层必须包括透水材料（否则应施工排气排水装置），并且避免采用大颗粒及尖锐材料。地下水位埋深较浅时，尚应包括地下水导排层，导排层一般采用铺设碎石、粗砂或排水席垫等作为排水层，流量较大时，还可通过铺设排水管，增加排水层过流面积。

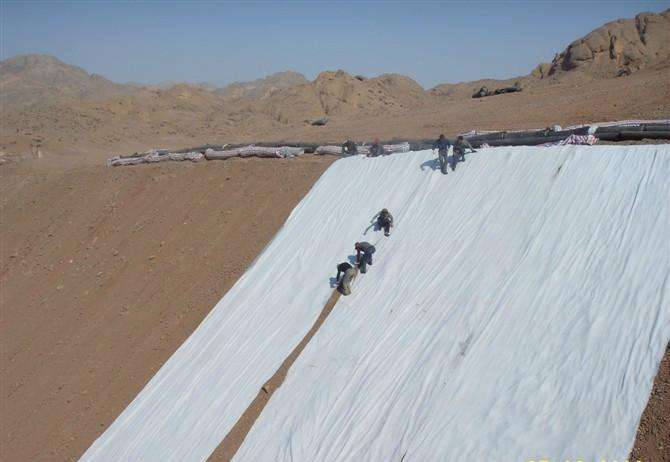

特别需要注意的是边坡部位以及上游坝坡部位防渗层的铺设。当边坡较陡时（坡比大于１∶２），无法铺设上保护层，而削坡措施极不经济时，此时可采用大克数的土工合成材料（５００～６００ｇ／ｍ２）作为上保护层。上游坝坡部位铺设防渗层时，同样存在无法铺设上保护层的情况，此时可采用台阶式或曲折型铺设。另一个需要特别注意的情况是，当膜下为透水性差的材料时，必须施工膜下排水层，以防止水位降落期反向渗流对防渗结构造成破坏。
