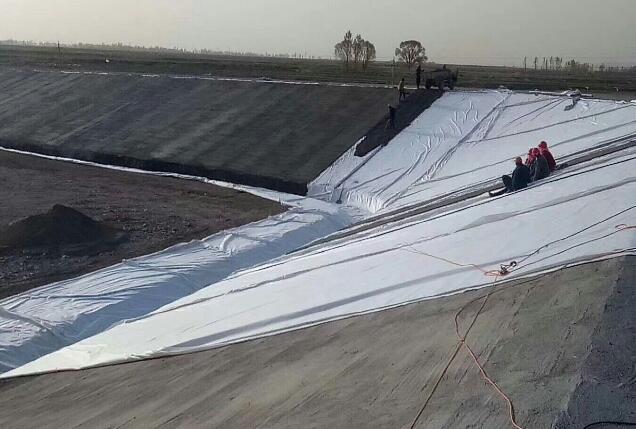

PE土工膜焊接质量的好坏对复合土工膜防渗性能的发挥有着直接的影响，因而符合土工膜焊接施工至关重要。在本工程中，复合土工膜的焊接主要是由生产厂家派遣专业的施工技术人员到现场进行指导和培训，采用专门的焊接设备进行复合土工膜的焊接。用干净纱布擦拭焊缝搭接处，做到无水、无尘、无垢；土工膜平行对齐，搭接宽度≥10cm，焊接宽度为5～6cm。根据当时当地气候条件，调节焊接设备至工作状态。做小样焊接试验，试焊接1m长的复合土工膜样品。

焊缝不被撕拉破坏、母材不被撕裂认为合格。现场撕拉试验合格后，用已调节好的工作状态的焊膜机逐幅进行正式焊接。

焊接前用电吹风吹去膜面上的砂子、泥土等脏物，保证膜面干净，在焊接部分的底下垫一条长木板，以便焊机在平整的基面上行走，保证焊接质量，正式焊接前，根据施工气温进行试焊，确定行走速度和施焊温度，一般掌握行走速度1.5～2.5m/s，施焊温度为220～300℃。拼接焊缝两条，每条宽10mm，两条焊缝间留有10mm的空腔，用此空腔检查其焊缝质量。

复合土工膜现场连接应符合下列规定：①焊接形式采用双焊缝搭焊。②主要焊接工具采用专用焊膜机。使用塑料热风焊枪作为局部修补用辅助工具。③根据气温和材料性能，随时调整和控制焊机工作温度、带度，焊机工作温度应为180～200℃。④焊缝处复合土工膜应熔结为一个整体，不得出现虚焊、漏焊或超量焊。
