监理工程师验收合格后,方可铺设复合土工膜
复合土工膜由土工膜和土工布组成，其中土工膜起到防渗作用，土工布起到保护防渗土工膜免受建筑结构和材料的破裂、撕裂损伤，提高复合土工膜的力学性能，同时达到防滑、渗透、过滤等加固修复功能。采用复合土工膜防渗材料进行通道防渗节水加固修复时，应根据通道工程规模、工程总成本高。
低、工程区地质条件、地下水位等多个参数，合理选择符合国家标准的相关技术指标要求。根据灌区灌溉面积、渠道渗透系数等合理计算，确定渠道过流能力、过流截面等参数后，最终选择0.3mm厚的高密度聚乙烯复合土工膜(高密度聚乙烯膜)作为该渠道的防渗材料。为了提高渠道的综合防渗加固性能，过水截面采用现浇混凝土进行衬砌加固，一般土段的加固混凝土衬砌厚度为边坡10cm、底板8cm，特殊部位为边坡12cm、底板10cm。

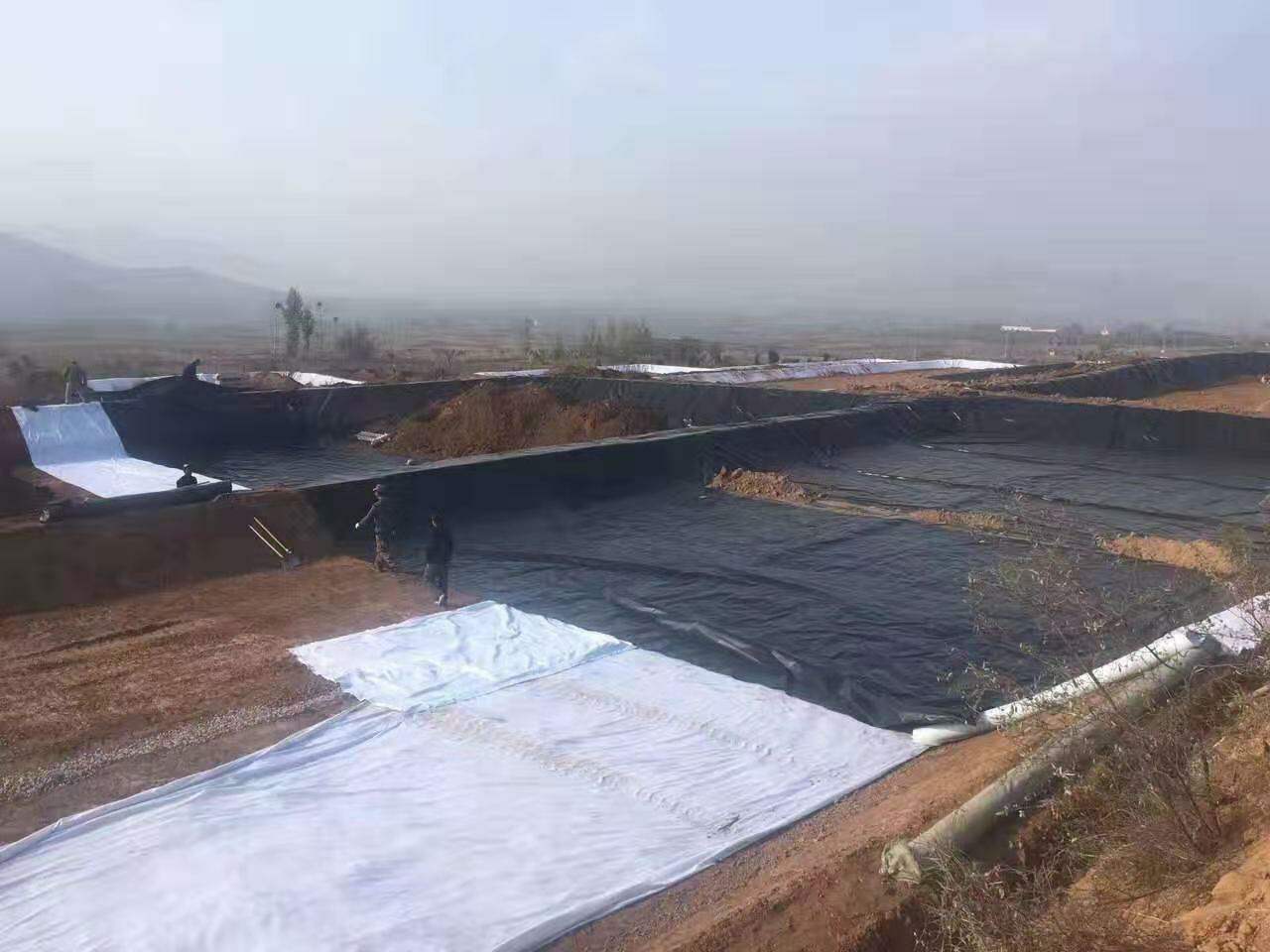

堤坝和渠底挖掘后，认真清除草根、树根、瓦砾、石子、混凝土粒子等尖锐垃圾，不要破坏土工膜防渗层，垃圾清除后进行夯实处理，等待渠道土压迫。实际系数达到相关标准或设计要求，经现场监理工程师验收合格后，方可铺设复合土工膜。在铺设、焊接、缝合过程中，严禁在雨天进行复合土工膜。同时，在焊接过程中，应确保基底表面具有干燥性能，水分含量应控制在15%以内，膜表面应用干纱布擦拭干净，方可焊接。在整个施工过程中，不允许将火种带入施工现场，不允许穿钉鞋、高跟鞋和硬底鞋直接踩在复合土工膜上；施工车辆、施工机械等设备不允许碾压土工布及其保护层。焊接操作人员应随时观察土工布的焊接质量，并充分结合施工区的气象、温度、湿度等条件，合理调整焊接温度和行走速度。由于复合土工膜的铺设、焊接、缝合等属于隐蔽工程，施工过程中必须自检后报监理工程师现场验收，质量合格后方可进入下一道工序。
首页
电话
QQ
联系
