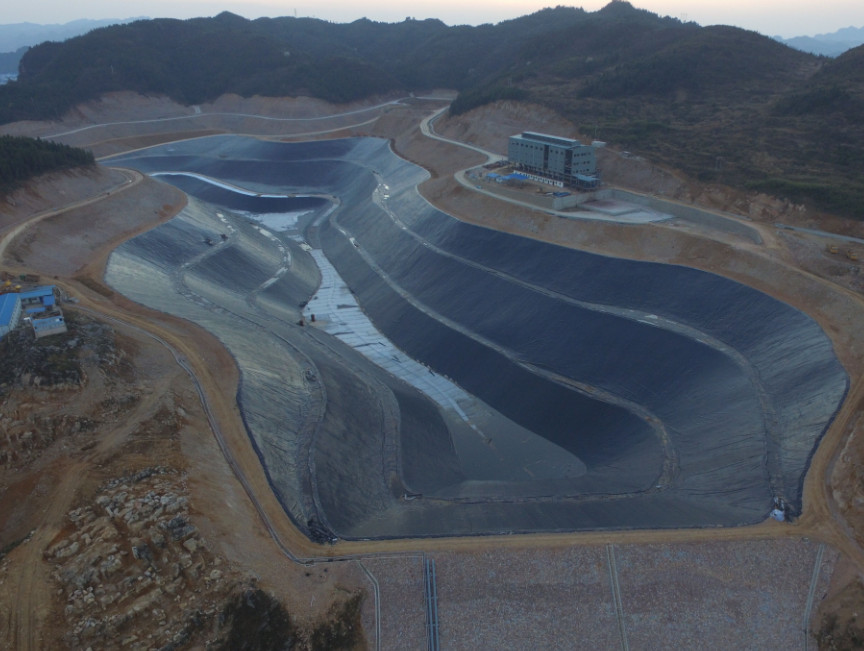

土工膜与土工布的设计指标
1）土工膜设计指标。选用PE-HD膜，膜厚0.5mm，密度不应低于940g/cm3，渗透系数小于10-13cm/s，拉伸屈服强度不低于7N/mm，拉伸断裂强度不低于10N/mm，断裂伸长率不低于600％，直角撕裂负荷不低于56N，抗穿刺强度不低于120N，土工膜无毒性，且满足食品级要求，对水质无污染。
2）土工布设计指标。选用200g/m2的长丝针刺土工布，断裂强度大于10.5kN/m，断裂伸长率40%～80％，CBR顶破强力大于1.8kN，等效孔径
0.07～0.2，垂直渗透系数小于1～9.9×10（-1～-3）cm/s，撕破强力不小于0.28kN。
3）复合土工膜设计指标。两布一膜，基布、膜材料指标同上，纵横向断裂强度大于10kN/m，纵横向标准强度伸长率30%～100％，CBR顶破强力大于1.9kN，垂直渗透系数小于10-13cm/s，纵横向撕破强力不小于0.32kN。
首页
电话
QQ
联系
