挥发性有机化合物在填埋场衬垫中的土工膜运移时，主要有以下３个连续过程：VOC在土工膜和渗滤液之间的分配过程；VOC在土工膜中的扩散；VOC在土工膜和下伏介质孔隙水之间的分配过程。

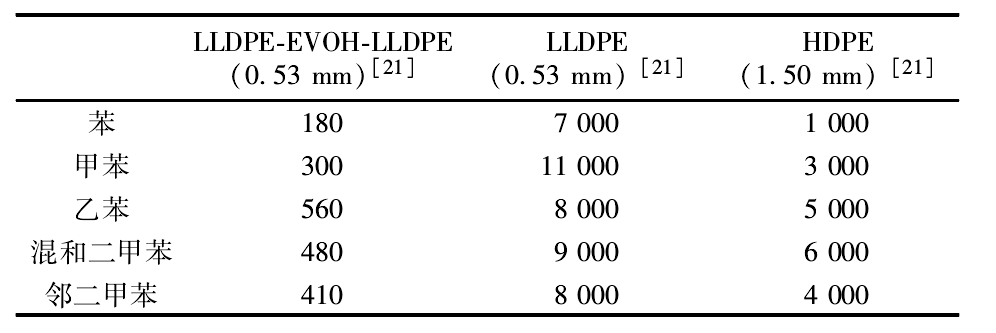

苯系物通过LLDPE-EVOH-LLDPE土工膜、LLDPE土工膜以及HDPE土工膜的渗透系数。结果表明，与同等厚度的LLDPE土工膜相比，含有EVOH的LLDPE-EVOH-LLDPE土工膜比通过LL-DPE的渗透系数低１～２个数量级。以乙苯为例，乙苯通过0.53ｍｍEVOH土工膜的渗透系数是通过相同厚度的LLDPE土工膜的渗透系数低7％。与传统的1.5ｍｍ的HDPE土工膜相比，0.53ｍｍ的LLDPE-EVOH-LLDPE土工膜的渗透系数更小，表现出更好的阻隔性能。

通过LLDPE土工膜和LLDPE-EVOH-LLDPE土工膜的渗透系数，得到PFOA和PFOS通过LLDPE-EVOH-LL-DPE土工膜的渗透系数小于LLDPE土工膜，表现出更好的阻隔性能。

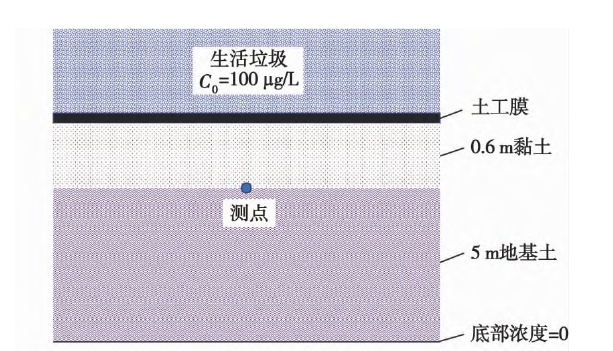

试验测得的土工膜分配系数和扩散系数，采用数值方法分别模拟甲苯在HDPE土工膜复合衬垫和EVOH土工膜复合衬垫的运移。HDPE土工膜复合衬垫由1.5ｍｍ的HDPE土工膜和0.6ｍ黏土组成，EVOH土工膜复合衬垫由1.5ｍｍ的EVOH土工膜和0.6ｍ黏土组成，计算得到的复合衬垫底部甲苯浓度随时间变化规律。通过实验可以看出，当底部浓度大于０后，HDPE土工膜复合衬垫底部均大于EVOH土工膜复合衬垫底部甲苯浓度。例如，20年时HDPE土工膜复合衬垫底部的浓度是EVOH土工膜复合衬垫底部的2.8倍。EVOH土工膜能够有效提升复合衬垫对甲苯的防渗效果。
