7种不同厚度HDPE土工膜焊缝强度实验
为了提高土工膜焊缝强度的检测水平，选择7种不同厚度土工膜在不同充气时间和充气压强条件下进行焊缝强度试验，得到土工膜焊缝剪切强度质量与充气时间和充气压强之间的关系。
土工膜厚度分别为0.25,0.35,0.5,0.75,1.00,1.50,2.00mm，对应母材拉伸强度分别为185、292,506,710,923、1616,2387(N/50mm)。

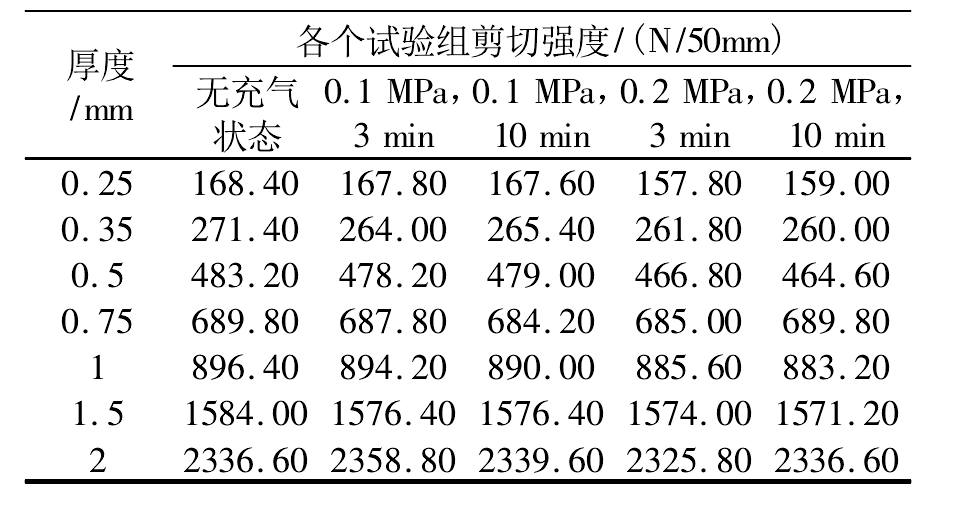

充气方案选用以下四种状态，分别是:1、充气压力0.1MPa，充气时间3min;2、充气压力0.1MPa，充气时间10min;3、充气压力0.2MPa，充气时间3min;4、充气压力0.2MPa，充气时间10minx对充气检测后的HDPE土工膜焊缝进行剪切试验，并与无充气状态下的焊缝剪切强度进行对比，研究充气时间、充气压力对焊缝强度质量的影响及其之间的变化规律。
首页
电话
QQ
联系
